건축 공간공사 중 건물 내부를 외부와 차단시키기 위해 창이나 출입구 등의 개구부에 설치되는 각종 창이나 문을 의미하는 창호에 대해 설명하겠습니다. 이번 시간에는 목제창호와 플라스틱창호에 대해 알아보겠습니다.
1. 목제 창호
형태 및 치수는 계약도면에 의하되 실측을 통해 제작도면을 작성합니다. 견본품을 비교, 검토하여 승인 후 제작합니다. 문틀은 문짝 개폐충격 등에 대비하기 위하여 내틀 부위에 스토퍼 삽입홈을 가공 후 끼워 넣는 구조입니다. 스토퍼 홈이 가공되지 않은 내틀의 납품방지를 위하여 제작도면 승인 및 현장반입 시 확인합니다. 내틀 고정부위 앵커 설치 홈을 가공합니다. 목제문짝은 휨 및 뒤틀림 방지를 위하여 세로 보강재로 LVB 또는 LVL 사용합니다. 가로방향으로 라왕이나 라왕집성재를 사용토록 계획합니다. 도아록 및 도아스토퍼 설치를 위한 라왕이나 라왕집성재 설치 및 길이를 확인합니다. 욕실, 침실문에 도아스토퍼 설치 시 보강목의 누락여부를 확인합니다. 문짝 표면마감이 전후면 상이할 경우 제작업체와 사전협의 후 결정합니다. 문짝 문양은 설계도면을 참고하여 제작 시 상세도에 명기하고 확인합니다. 문짝 개폐 시 걸림 방지를 위해 회전반경을 감안, 문짝 마구리단면 빗경사 제작 검토합니다. 빗경사 방법은 심재 자체에 빗경사 주거나, PVC엣지 형상을 빗경사로 하는 등 제작업체 제작특성에 따라 탄력적으로 사용합니다. 시트지 색상은 침실 및 몰딩 색과 유사하게 선택합니다. 합성수지(ABS) 문짝은 재료특성상 온도변화에 따른 신축을 반영하여 제작, 시공합니다. 시공순서는 첫째, 설치높이, 수직, 수평을 확인합니다. 둘째, 내틀 설치(수직, 수평 확인)합니다. 셋째, 내틀을 고정합니다. 넷째, 사춤, 방수, 방바닥 미장합니다. 다섯째, 표면판(보틀)을 설치합니다. 여섯째, 문짝, 철물을 설치합니다. 내틀 시공 시 개구부의 높이 및 폭의 정밀도 및 벽체 수직, 수평을 확인합니다. 세대별 허리먹선을 반드시 확인 후 설치합니다. 내틀의 턱맞춤 및 벽체 앵커 위치 등 견본 시공합니다. 문틀 여유 폭 과다 시 사춤면처리 미흡으로 도배면 요철발생 우려 있어 면정리를 철저히 합니다. 문틀이 벽체로 밀착시공되지 않을 경우 도배말림 현상이 우려됩니다. 본틀은 표면판, 스토퍼, 문선 이면에 접착제를 도포하여 내틀에 견고하게 부착 후 숨은 못 치기를 시행합니다. 밑틀은 바닥재 마감 전 내틀 바탕의 이물질 등을 제거합니다. 접착제를 전면에 고르게 도포하여 들뜬부위가 없도록 부착하고 숨은 못 치기를 시행합니다. 문짝의 규격, 재질, 함수율 및 변형여부를 반드시 확인합니다. 욕실 문짝의 엣지는 수분침투 하자예방을 위해 반드시 설치합니다. 문짝 설치 후 바람에 의한 충격 방지를 위하여 균열방지용 스펀지를 문짝 마구리에 부착하거나 맞바람 방지용 방풍시설 등을 설치검토합니다. 문짝 견본시공 완료 후 시공성, 강도, 미관 등을 종합적으로 검토 후 경첩 종류를 선정합니다. 문짝 제작도면 승인 시에는 현장사용 경첩을 정확히 명기하여 문짝을 제작합니다. 도어록은 세대 내는 동일회사 제품으로 모양을 통일합니다. 욕실용 도어록은 열쇠를 사용하지 않고, 외부에서 간단한 조작으로 개방할 수 있는 제품을 사용합니다.

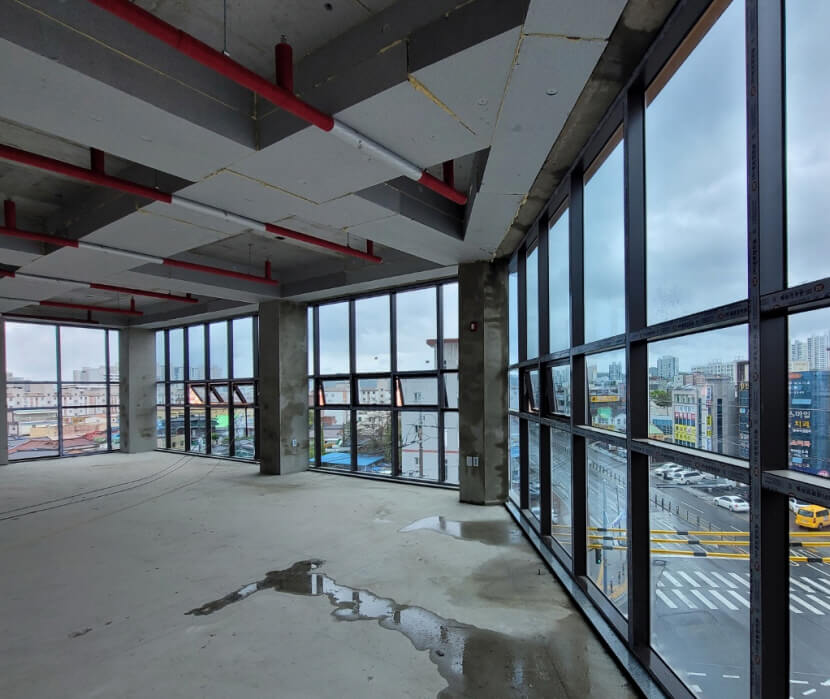

2. 플라스틱 창호
제작 시 유의사항으로는 평형별 1세대씩 시험시공 및 현장실측 후 협의하여 제작합니다. 공정협의, 제품 반입일정 및 양중계획을 협의합니다. 부위별 고정철물 간격확인 및 시공방법 검토 후 제작합니다. 각종 문틀, 짝, 창틀, 짝 규격 및 고정방법을 협의합니다. 일반창,문은 개구부와 창틀의 여유 폭은 양측공간 같은 치수로 간격을 확보합니다. 골조상부의 물 끊기 홈보다 창틀 내측설치합니다. 하부에는 창틀 삽입 전 고임재를 이용하여 처짐 현상을 방지합니다. 창틀 삽입시 스크래치 및 파손 유의합니다. 창틀의 균형을 잡기 위해 상부 끝단에 삼각고임목 임시 고정합니다. 앵커철물 고정 시 보강심 위치에 정확히 고정하여야 인장으로 인한 문틀 힘, 변형 방지가 가능합니다. 분합문틀 고정 후 단열재 설치부위 개폐 시 충격방지를 위한 철물 보완 검토합니다. 매입앵커 구멍은 합성수지캡으로 마감합니다. 철물규격은 1.8t 이상으로 창호 마감치수를 고려하여 제작합니다. 석고보드 삽입되는 연귀맞춤 부위가 매끈하게 마무리되어 있는지 확인합니다. 창틀의 내부 측 내민 길이 조정 마감재 치수 계산 및 벽체 평활도 감안한 약간의 여유치수를 확보합니다. 발코니 외부창호는 실링과다 및 선형 불량 방지를 위하여 내부모서리 면접기를 삭제합니다. 발코니 외부창호는 물 끊기 홈 내측으로 설치합니다. T형 앵글은 내풍압에 따른 고정간격 설정이 필요한 경우 반드시 구조 검토를 합니다. 발코니 난간에서 최소 20mm 확보합니다. 물흘림구멍 및 결로수 유출구 확인합니다. 하부 앵커는 형재 내부에서 고정하고, 고정부위는 캡 시공 후 액상실링으로 마감합니다. 문틀 및 발코니 외부창호 하부는 창호무게로 인한 처짐 현상 방지를 위하여 시멘틀 모르터 시공합니다. 외부실링 작업 시 누수의 원은 반드시 제거합니다. 우레탄 폼 시공 시 실링깊이 확보를 위해 경화 전 누름작업 유의합니다. 발코니 외부창호 실링재 신축, 팽창과 동절기 결로방지를 위해 백업재 관리를 철저히 합니다. 우레탄 폼 사춤 시 우레탄 폼의 폭을 20~30cm 정도로 내, 외부에서 2회 시공합니다. 일반창문은 크레센트 작동 및 잠금 상태, 개폐 시 여밈대 부위 교차 시 소음발생 여부를 확인합니다. 창의 개폐충격 완화하기 위한 창틀레일 상하부 합성수지재 스토퍼 설치유무를 확인합니다. 미서기창의 경우 좌우 창짝에 맞부딪히는 부위의 밀폐를 위한 풍지판을 홈에 삽입합니다. 풍지판 설치 시 상, 하부 설치누락 및 고정누락으로 인한 위치이동 발생방지 유의합니다. 발코니 여닫이문은 확장부위 세대 내와 발코니의 열교차가 높아 목제 여닫이문은 결로로 인한 변형 및 뒤틀림이 우려됩니다.
