건축 공간공사의 벽체공사 중 건식공사로 시공속도가 빠르고 부재 자체가 가벼워 건물의 하중을 줄일 수 있는 경량벽체에 대해서 알아보도록 하겠습니다.

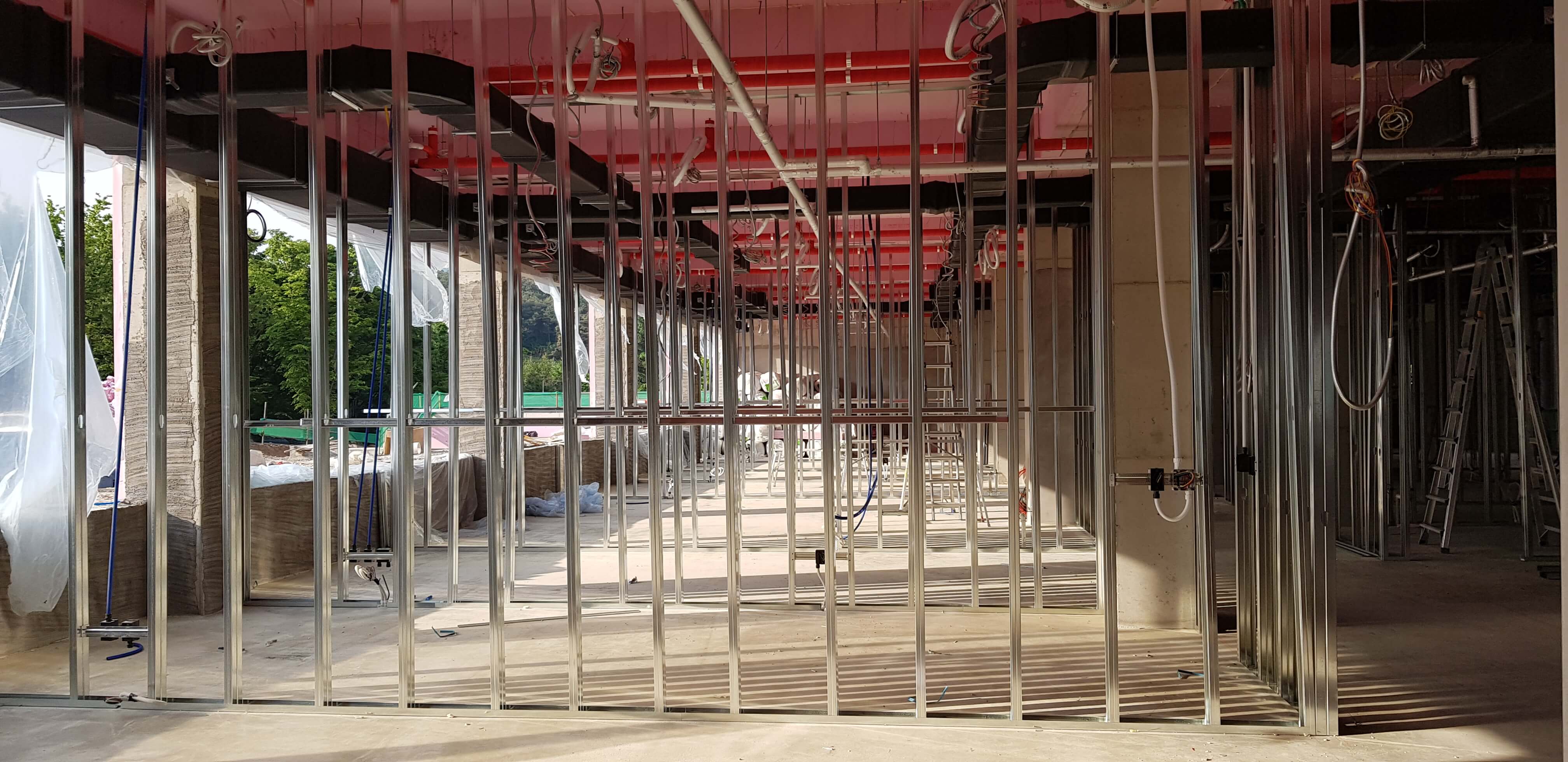

1. 경량철골벽체
경량철골벽체의 자재는 런너(Runner), 스터드(Stud), 보강채널(Channel)이 있다. 런너는 천장과 바닥에 설치되는 수평부재로 스터드를 지지하는 것을 말하며, 스터드는 상하 런너 사이에 설치되는 수직부재로 벽체의 샛기둥 역할을 하며, 보강채널은 런너와 동일방향으로 설치하는 스터드 사이의 보강재로 벽체의 변형방지를 해줍니다. 재질은 용융 아연도금이며, 경량철골벽체는 스터드 폭에 따라 50형, 65형, 75형, 90형, 100형으로 구분됩니다(100형 이상의 부재는 비 KS). 벽체틀에 대해서 알아보도록 하겠습니다. 바닥 및 천장에 먹매김 되어있는 런너 중심선 및 벽체 마감선을 기준으로 벽체틀을 설치합니다. 런너는 먹매김 부위에 @450~600mm 간격으로 타정못을 이용, 고정하며, 런너 연결부위 및 단부는 @200mm 이하로 고정합니다. 런너와 구조체 간 틈새는 철판제 쐐기 등을 설치하여 런너를 확실히 고정합니다. 스터드는 런너에 @300mm 간격으로 날개방향이 동일하게 수직으로 설치합니다. 스터드 높이가 3m를 초과하는 경우 수평 보강채널을 설치합니다. 각종 개구부 주변은 런너 및 스터드를 추가 설치합니다. 출입문 등 대형 개구부는 스터드를 맞대어 용접한 2중 스터드 또는 철재 파이프를 바닥에서 천장까지 연결하는 등 보강 및 고정방법을 사전검토합니다. 모서리 및 교차부위는 각 경량벽체 간 스터드 접합이 가능하도록 스터드를 배치합니다. 각종 보강을 위한 용접부위는 방청도장 처리합니다. 주방가구 상부장 등 고정하중이 발생되는 부위에는 석고보드 뒷면 철판 또는 합판 등으로 보강합니다. 필요에 따라 단열재 및 방음재를 도면과 시방서에 따라 설치합니다. 다음으로는 석고보드에 대해서 알아보도록 하겠습니다. 아연도금 처리된 평머리 나사못을 사용하고 표면에서 2mm 이상 들어가게 시공합니다. 중앙 부분부터 고정시킨 후 점차 가장자리 부위로 고정을 합니다. 바탕 석고보드 시공 시 ￠3.5 X 32, 마감 석고보드 시공 시 ￠3.5 X 40 나사못 사용합니다. 2겹 시공하는 경우 바탕 및 마감 석고보드 이음위치 1/2씩 엇갈리도록 배치합니다. 바닥 및 천장, 벽체 접합부위 기밀하게 밀착시공합니다. 이음매 및 나사못 머리부위는 이음매 마감재 및 이음테이프를 사용, 마감하며, 건조 후에 샌드페이퍼로 평활하게 처리합니다.
2. 목재틀벽체
목재는 함수율 24% 이하(구조재)로서 옹이 등의 결함이 없는 자재선정을 합니다. 목재는 통풍이 원활하며 항상 건조한 조건의 실내에 보관합니다. 철못, 볼트 등 목공사에 사용되는 철물은 KS규격에 적합한 것 사용을 합니다. 목재 경량벽틀 시공 시 세로방향 각재(긴 방향 각재)는 절단 시공되지 않도록 주의합니다. 긴결못은 목재규격 3배 이상 길이의 못 또는 타카핀으로 고정합니다(길이부족 시 작은 충격에 변형 또는 파손). 전기박스 및 설비배관 주위는 마감재 고정을 위하여 보강목 시공합니다. 조립식 욕실 벽체틀의 고정은 벽체틀 설치 전 연결철물 이용해 조립식 욕실별과 먼저 고정합니다. 조립식 욕실 주위 출입문 보강목은 마감을 고려하여 문틀 세우기 전 조립식 벽판의 시공위치를 확인합니다. 벽체틀 하부는 콘크리트 벽돌 또는 기타 철물을 사용하여 하부 고정이 누락에 유의합니다. 욕실 출입문 상부 3mm 합판은 미리 나누기도를 작성하여 틈새 없이 시공합니다. 석고보드는 2겹 시공하고 내, 외부 이음위치가 1/2씩 엇갈리도록 배치합니다. 문틀상부 목재틀은 시공 전에 문틀 처짐 방지용 행거볼트 또는 고정브래킷 철물시공 여부를 확인합니다. 목재틀의 수직각재 누락여부를 확인합니다. 고정브래킷의 작업순서는 첫째, 문틀 설치용 기준 먹줄 놓기를 시행합니다(벽, 천장). 둘째, 상부 브래킷 설치를 합니다. 셋째, 문틀 세우기와 동시에 하부 브래킷 설치 및 상, 하부 브래킷을 체결합니다. 넷째, 상부틀을 설치합니다.
